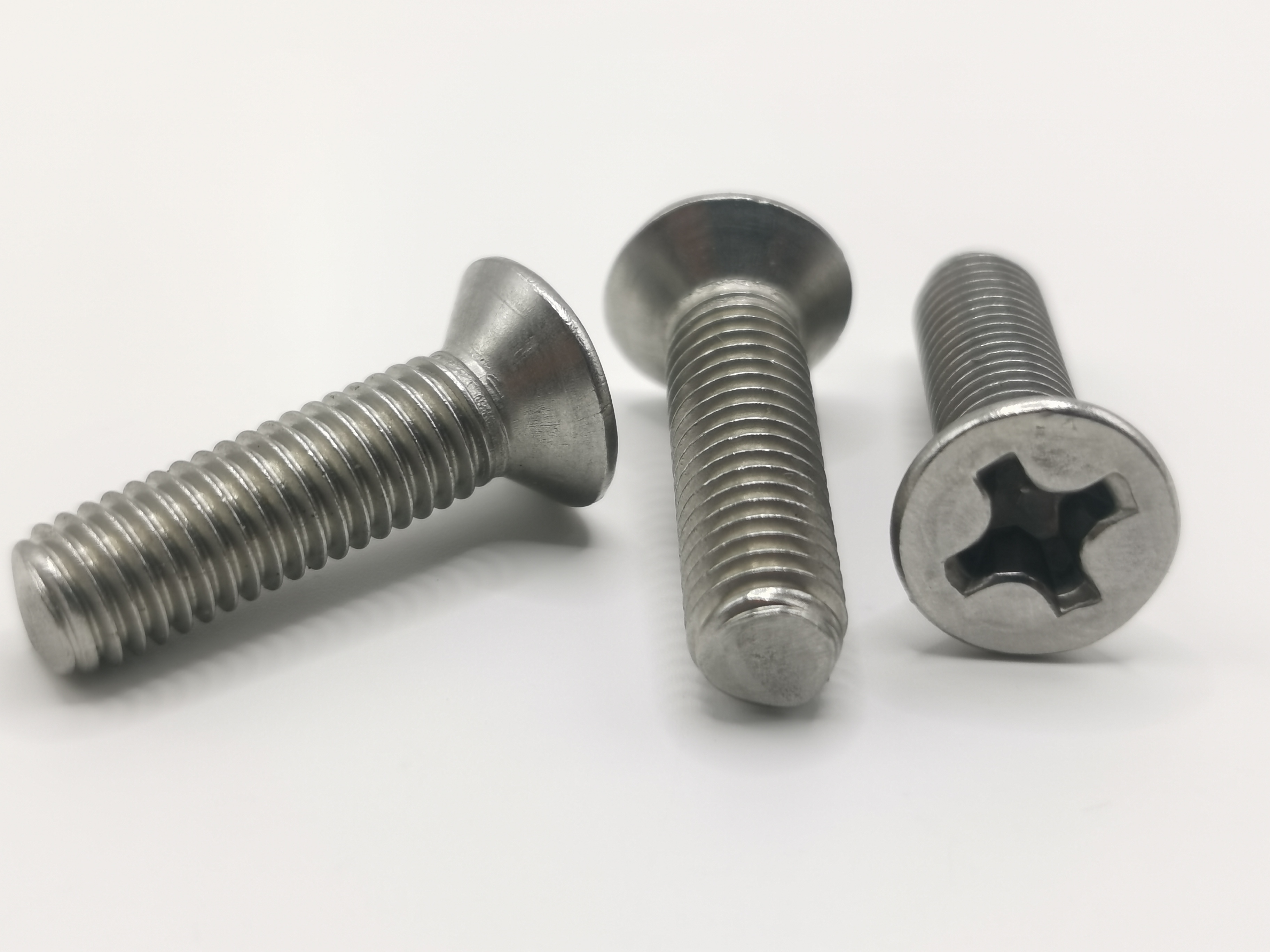

产品名称：GB819-85十字槽沉头机螺钉
产品规格
螺纹规格 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | ||||
d | |||||||||||||
P | 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | |||
a | 最大值 | 0.7 | 0.8 | 0.9 | 1 | 1.4 | 1.6 | 2 | 2.5 | 3 | |||
DK | 实际值 | 最大值 | 3 | 3.8 | 4.7 | 5.5 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 | ||
最小值 | 2.7 | 3.5 | 4.4 | 5.2 | 8 | 8.9 | 10.9 | 15.4 | 17.8 | ||||
k | 最大值 | 1 | 1.2 | 1.5 | 1.65 | 2.7 | 2.7 | 3.3 | 4.65 | 5 | |||
x | 最大值 | 0.9 | 1 | 1.1 | 1.25 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | |||
槽号 | 0 | 0 | 1 | 1 | 2 | 2 | 3 | 4 | 4 | ||||
M1 | 1.6 | 1.9 | 2.9 | 3.2 | 4.6 | 5.2 | 6.8 | 8.9 | 10 | ||||
M2 | 1.8 | 2 | 3 | 3.2 | 4.6 | 5.1 | 6.8 | 9 | 10 | ||||
螺纹长度b | 最小值 | - | - | - | - | - | - | - | - | - | |||
材料：碳钢、不锈钢、铜等；
电镀表色：洗白、钝化、六价铬锌、镀镍、环保彩锌、环保黑锌 达克罗、锌镍合金等。
①无螺纹部分杆径≈中径或=螺纹大径。不锈钢精密螺钉
等效标准
国标 GB | 国际 ISO | 德标 DIN | 意大利 UNI | 法国 NF |
GB /T 819.1 | ISO 7046-1 | DIN EN ISO 7046-1 | UNI 7688 | NF E 25-119-1 |
以上有部分标准可能为近似等效，如有异议以标准原件为准。
